Dodatkowe wyróżnianie ścian indywidualną nazwą/opisem jest kluczowe przy pracach prefabrykacyjnych oraz montażowych. Może stanowić podstawę tworzenia własnych warunków automatycznej zabudowy ściany w systemie AKS. Program Dietrich’s daje kilka możliwości w tym zakresie.
System automatycznego wymiarowania łat i kontrłat rozpoznaje elementy systemu łacenia zarówno elewacji zewnętrznych jak i wewnętrznych przedścianek instalacyjnych. Rysunek-parametry W module konstrukcja ściany wybieramy polecenie rysunek-konstrukcji ścian (1-01-6). Rysunek powinien prezentować warstwy zawierające elementy łacenia ściany. W zakładce wymiary wybieramy jeden z rodzajów wymiarowania, w opcji “wymiarowanie łat i kontrłat”: od bazy szeregowo szeregowo/od bazy brak Read the full article…
Jedną z najczęściej używanych funkcji w każdym programie CAD jest zoom’owanie czyli powiększanie lub zmniejszanie modelu. Operacja jest niezbędna do efektywnej i dokładnej pracy z modelem. W trakcie pracy projektowej ilość takich działań jest bardzo duża.
Czytelna dokumentacja rysunkowa to nie tylko minimalizacja błędów odczytu czy skrócony czas produkcji. To również wizerunek firmy. Automatyczne kreskowanie i cieniowanie elementów rysunkowych znacznie poprawia wygląd dokumentacji przy minimalnym nakładzie pracy.

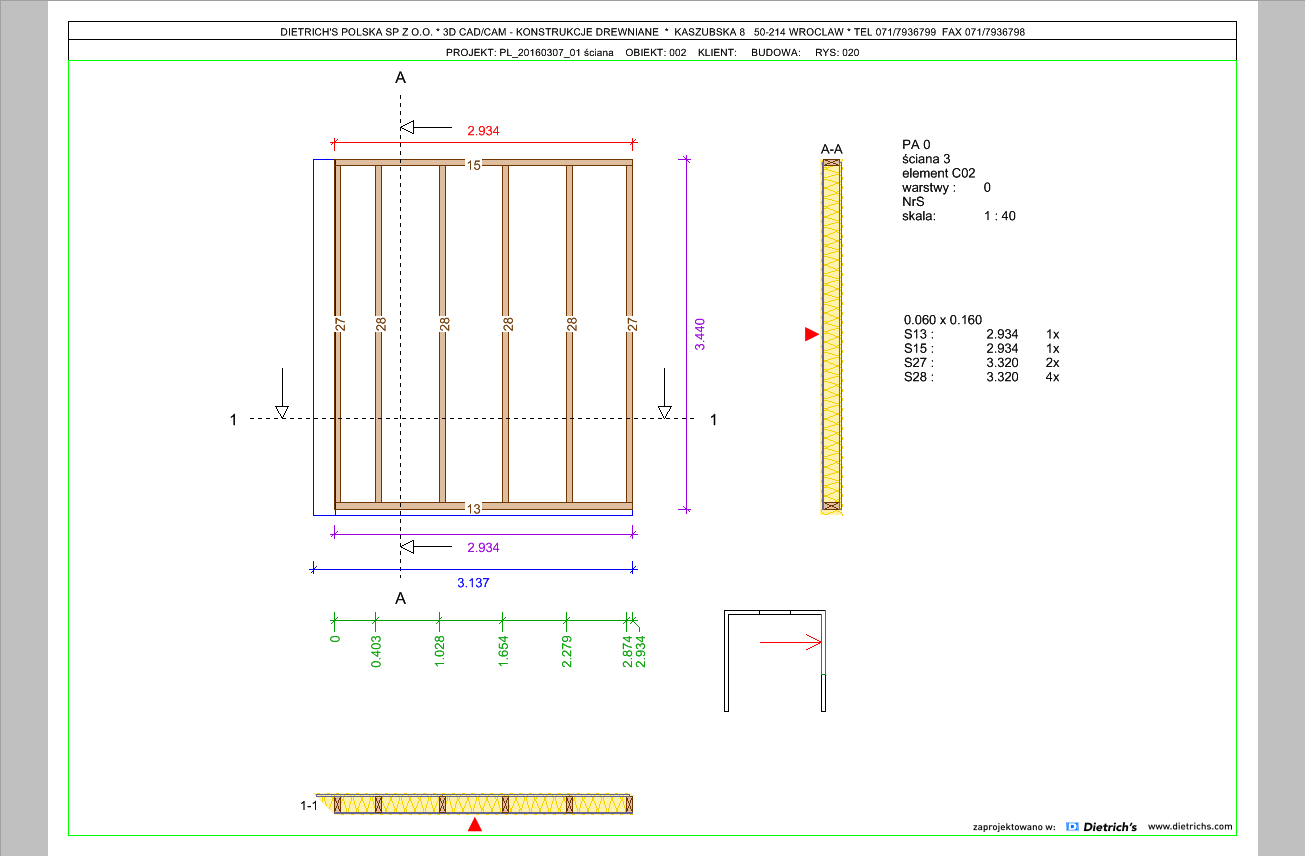

Rysunek warsztatowy, montażowy czy poglądowy to wciąż podstawowe narzędzie produkcyjne. Pozwalają sprawnie i bezbłędnie przygotować poszczególne części budynku. Ważne by zawierały właściwe informacje. Rysunek rzut kondygnacji z podziałem na panele Sposób podziału ścian na panele można przestawić na rysunku zbiorczym rzutu kondygnacji. Taki typ rysunku wydaję się być optymalnym rozwiązaniem na etap montażu paneli na Read the full article…

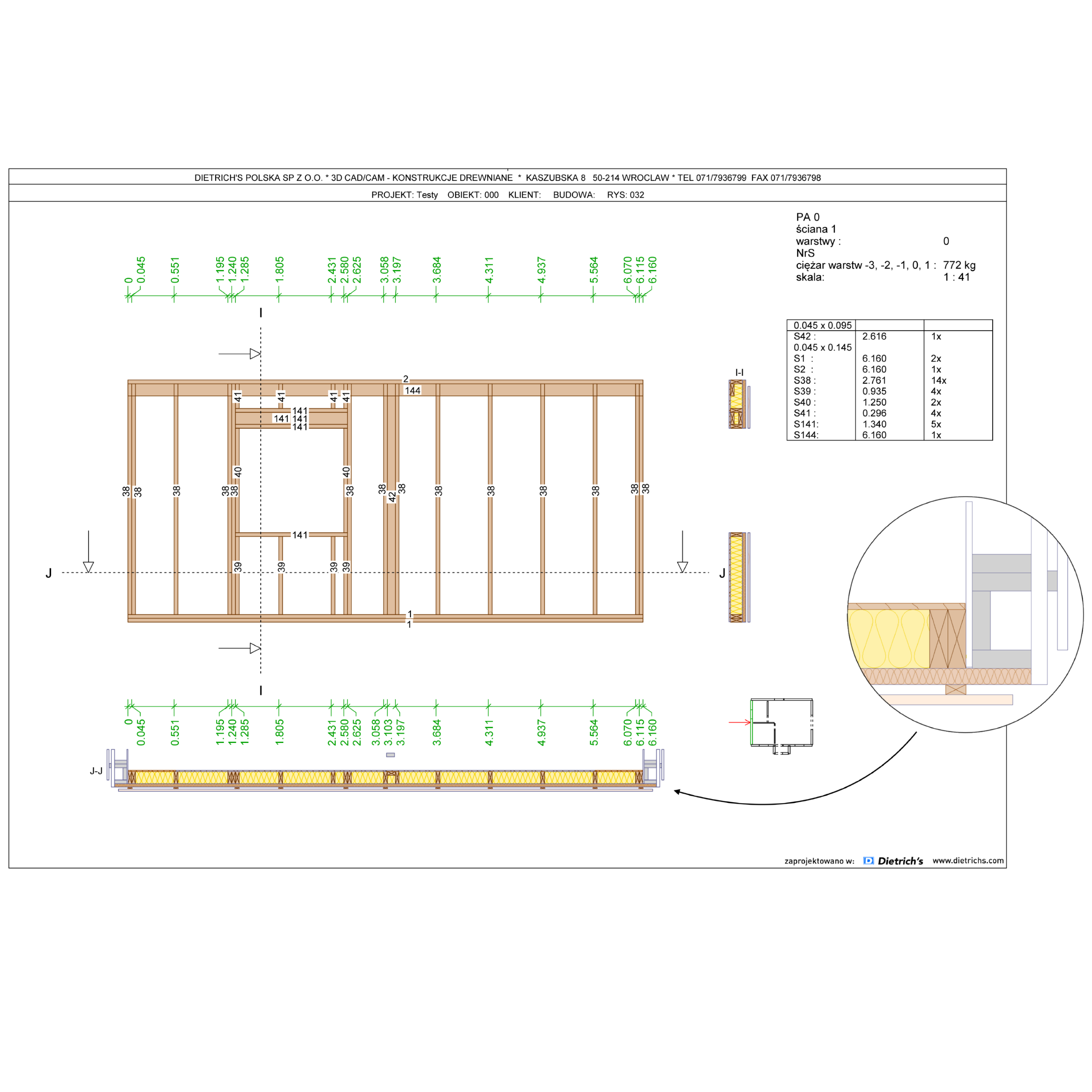

Przekroje pionowe i poziome ścian generowane są zwykle automatycznie wraz z rysunkiem konstrukcji ściany. Te standardowe ustawienia nie dają jednak możliwości prezentacji detali połączeń ścian sąsiednich. Drobne zmiany w ustawieniach umożliwią prezentację fragmentów sąsiednich ścian i ich opisSekcje ścian – automatyczne przekroje Sekcje ścian: pionowa oraz pozioma generowane są w sposób automatyczny w module konstrukcja Read the full article…
Często zdarza się, że rysunek konstrukcji ściany szkieletowej budzi wątpliwości przy interpretacji. Na pierwszy rzut oka ciężko stwierdzić czy w danym polu znajduje się element drewniany czy jest to pustka w szkielecie. W prosty sposób możemy rozwiać te wątpliwości.

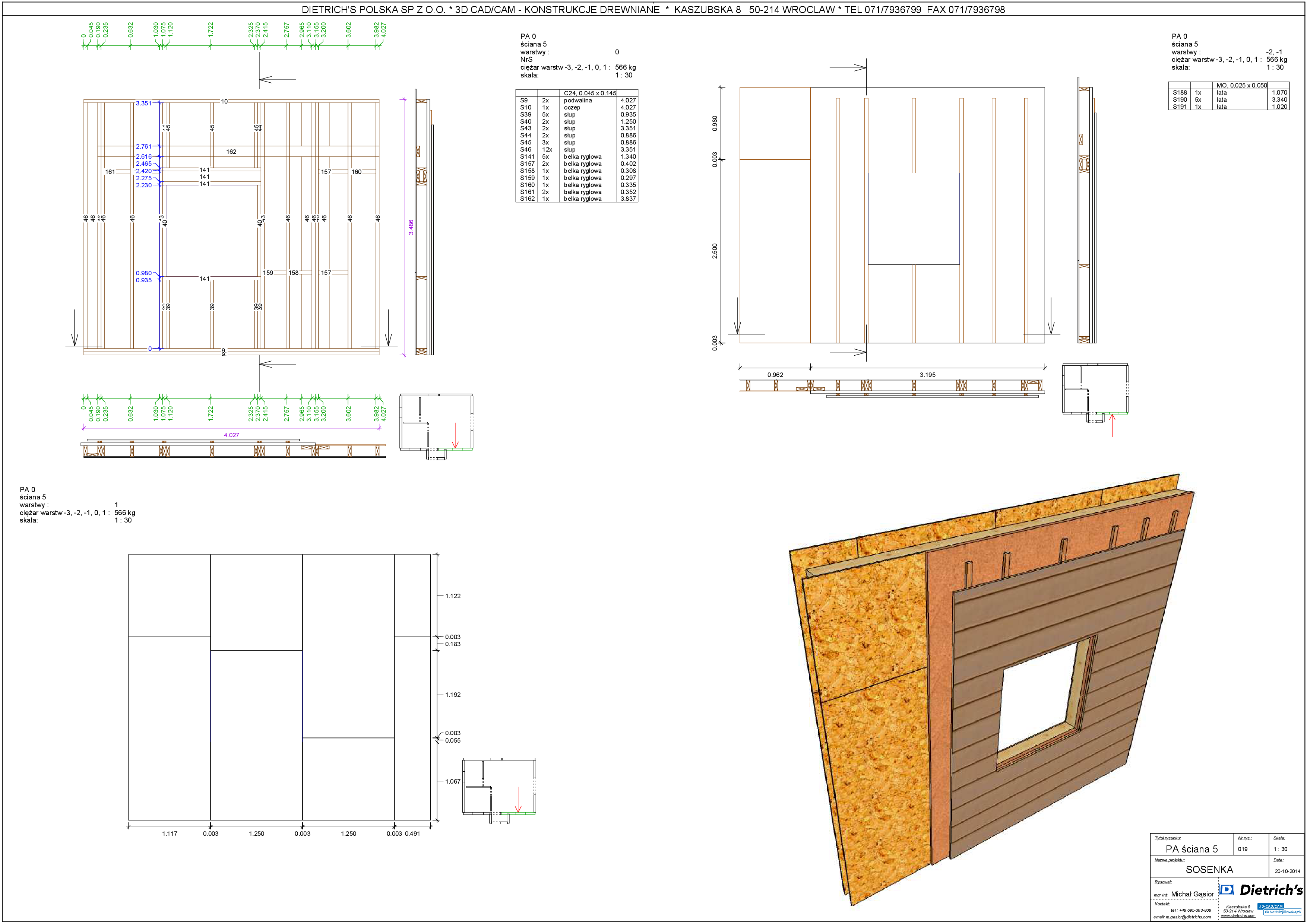

Przejrzysta i czytelna dokumentacja rysunkowa z odpowiednio dobranymi informacjami to często klucz do powodzenia inwestycji. Jednak stworzenie takiej dokumentacji nie musi być bardzo pracochłonne. Program Dietrich’s daje możliwość wygenerowania wielu rysunków na jednym arkuszu papieru w sposób automatyczny.

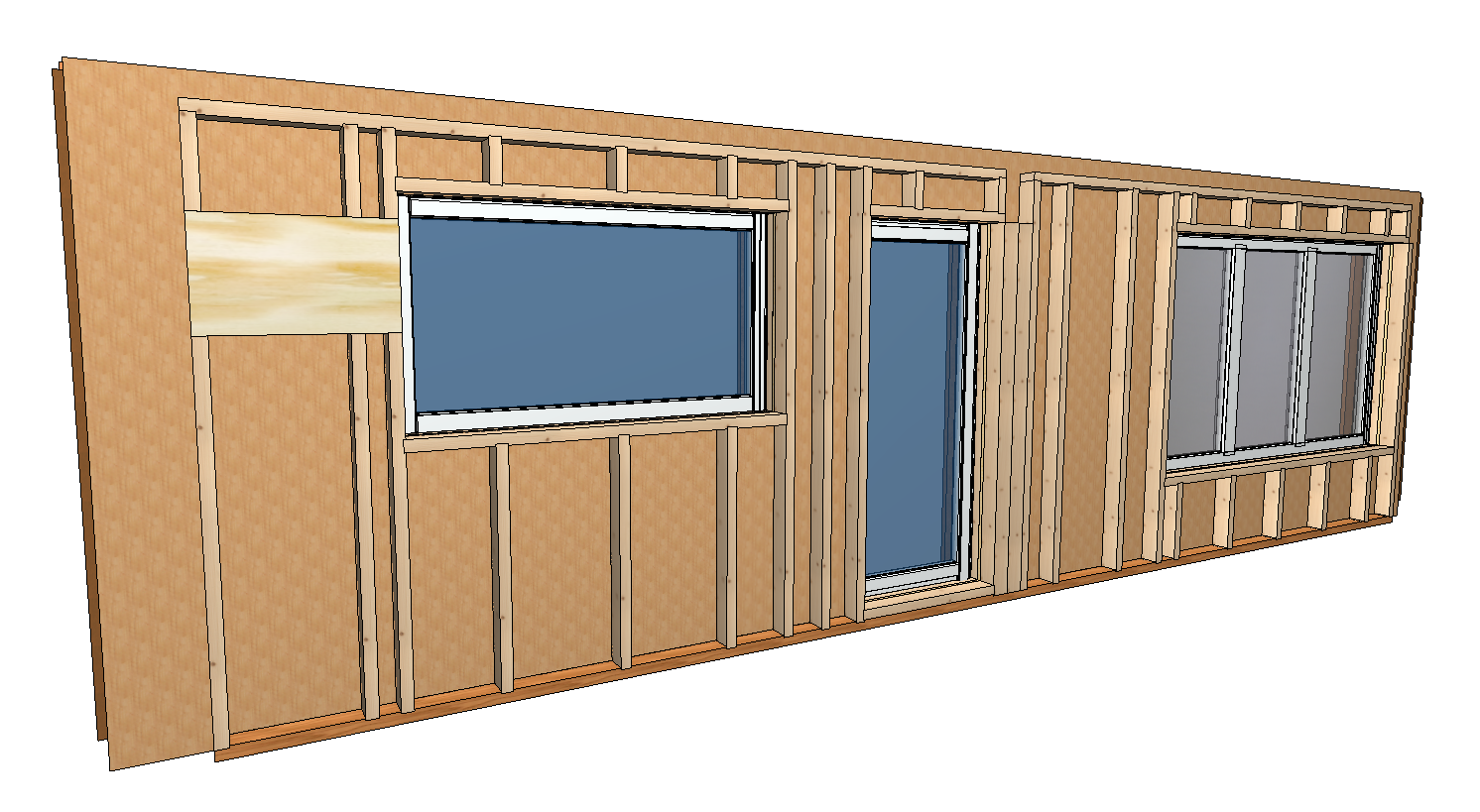

Ile ścian można załadować na ciężarówkę? Czy żuraw udźwignie ciężar ściany zewnętrznej? W którym miejscu ściany przygotować otwory lub uchwyty transportowe? Te pytania nie są problemem dla użytkowników systemu Dietrich’s.
