Rysunek rzut połaci to podstawowe źródło informacji o geometrii dachu. Jest wynikiem rozwiązania połaci dachu, wyznacza położenia linii dachowych jak okap, kalenica, kosz, czy naroże. Zawiera niezbędne informacje dla wyceny i wykonania prac ciesielskich i dekarskich oraz inżynierskich – obliczenia konstrukcji więźby.
System Dietrich’s daje świetne narzędzia do rozwiązywania geometrii dachu. Działając automatycznie, szybko wyznaczają linie koszy, okapów, kalenicy, naroży, itp. W przypadku bardziej skomplikowanych dachów nieodzowne mogą okazać się ręczne modyfikacje kształtu połaci. Sprawne stosowanie narzędzi dedykowanych do takich prac może również znacząco ułatwić projektowanie względnie prostych brył dachu.
Sortowanie elementów konstrukcji ma bardzo istotne znaczenie dla zakresu informacji transferowanych do plików maszynowych. Brak informacji w pliku maszynowym o przynależności elementu do: pakietu, ściany/stropu/połaci lub kondygnacji/dachu wynika niedostosowanego systemu sortowania lub braku odpowiednich ustawień postprocesora dla maszyny.

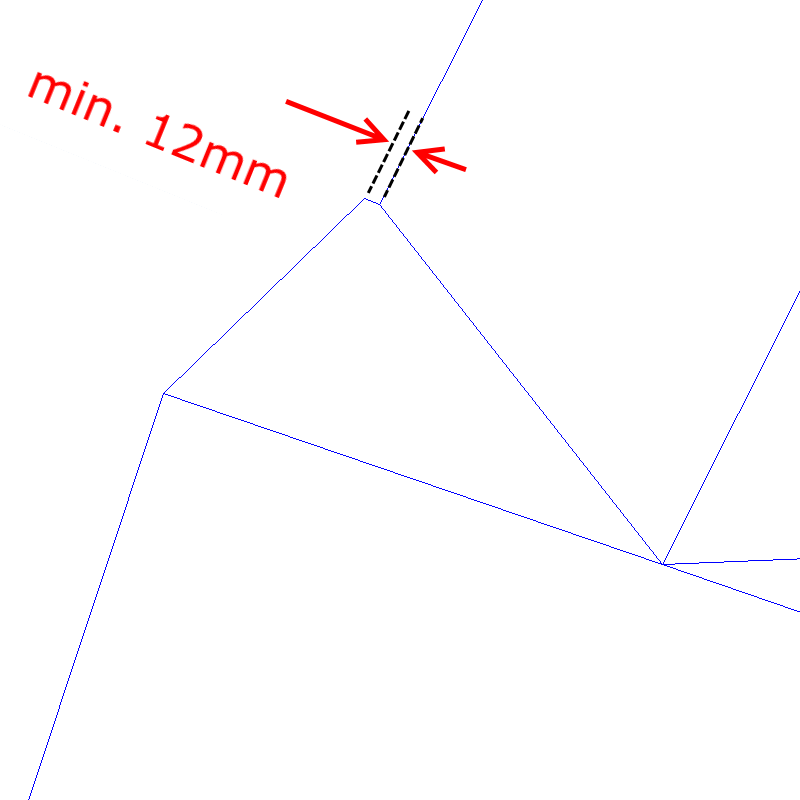

Rozwiązywanie geometrii dachu opiera się na wyznaczaniu połaci dachowych w oparciu o linie konturu dachu. Kontur dachu z kolei, jest zazwyczaj odzwierciedleniem obrysu ścian zewnętrznych budynku. Jednak przykład domu w kształcie litery „L” może zakładać wykonanie dachu na dwa różne sposoby. Bryła dwu-szczytowa Jest to prostszy przypadek, który zakłada wykonanie kosza oraz naroża w miejscu Read the full article…
W środowisku Dietrich’s 3D CAD/CAM pod pojęciem typ połaci, kryje się konstrukcja połaci, czyli układ warstw oraz sposób zakończenia połaci np. w okapie. Przy pomocy typu połaci rezerwujemy przestrzeń dla elementów połaci np. krokwi, kontrłat, łat, deskowania, itp. Umożliwia to wizualną kontrolę konstrukcji połaci oraz przygotowanie kompletu informacji do przedmiaru.
